指 紋 門 禁 控 制 器

使

用

說

明

書

安裝使用前請仔細閱讀本說明書

一、產品簡介：

感謝您使用本指紋識別與感應卡識別門禁控制器，在使用本系統之前，請您詳細閱讀本手冊，并嚴格按照手冊中的要求來操作。

    本系統同時具有指紋識別技術與非接觸式感應卡技術。指紋核心算法采用世界上最先進FV1.8算法和特征智能學習及自動修復技術，對干燥，潮濕，磨損，受傷，脫皮的指紋提高兩倍的識別力，滿指紋識別率小于0.8秒。非接觸式感應卡技術，也稱射頻識別卡（RFID）技術，RFID卡具有全球卡號唯一的讀寫特性和安全性能，RFID卡適應各種環境，經久耐用。

1、技術參數：

序號	項目	指標
1	工作電源	直流：電壓12V±10%   電流 < 0.15A
3	外型尺寸	105mm×73mm×38mm
4	重    量	130g
5	環境溫度	0℃—50℃
6	相對濕度	20%—80%
7	存儲容量	2000張用戶卡 、2000枚指紋
8	讀卡距離	5－10CM
9	讀卡類型	EM或EM兼容卡

2、LED指示燈：

事     件	紅     燈	綠     燈
正常狀態	閃爍
讀有效卡		亮
讀非法卡	亮
開   鎖		亮
進入編程		閃爍
編程確認		亮

3、內置蜂鳴器：

事    件	說   明	鳴   音
讀有效卡（或指紋）	兩次短鳴	嘀嘀
讀非法卡（或指紋）	一次長鳴	嘀——
編程確認	兩次短鳴	嘀嘀
進入編程	一次長鳴	嘀——

二、 設置及使用方法：

1、注冊具有“增加用戶權限”的管理指紋（A指紋）

拆開底蓋（此時防拆報警啟動，蜂鳴器連續鳴叫，應按住帶彈簧的S1），在主板的左下方有兩個按鍵（標“  1 ”和“ 0 ”）。依次輸入 1   0   0   1  ；紅燈不停閃爍，同一指紋按3次。如注冊成功，蜂鳴器提示“嘀嘀”兩聲短鳴，表示該指紋成功注冊為管理指紋；如注冊失敗，蜂鳴器“嘀——”一聲長鳴，表示該指紋注冊失敗，請重新注冊。此“增加用戶權限”的管理指紋最多只有兩枚。

2、注冊具有“刪除用戶權限”的管理指紋（D指紋）

拆開底蓋（此時防拆報警啟動，蜂鳴器連續鳴叫，應按住帶彈簧的S1），在主板的左下方有兩個按鍵（標“ 1 ”和“ 0 ”）。依次輸入  0   1   1   0   ；紅燈不停閃爍，同一指紋按3次。如注冊成功，蜂鳴器提示“嘀嘀”兩聲短鳴，表示該指紋成功注冊為管理指紋；如注冊失敗，蜂鳴器“嘀——”一聲長鳴，表示該指紋注冊失敗，請重新注冊。此“刪除用戶權限”的管理指紋最多只有兩枚。

3、增加用戶

在正常狀態下，讀“Add管理卡”或按“A指紋”，綠燈不停閃爍，此時讀卡即增加為用戶卡，蜂鳴器提示“嘀嘀”兩聲短鳴；此時也可增加用戶指紋，每枚用戶指紋按3次，蜂鳴器提示“嘀嘀”兩聲短鳴，表示該指紋注冊成功。

可以連續注冊新用戶指紋，20秒無任何操作后退出。

4、刪除用戶

在正常狀態下，讀“Del管理卡”或按“D指紋”，綠燈不停閃爍，此時讀用戶卡即刪除，蜂鳴器提示“嘀嘀”兩聲短鳴；此時也可刪除用戶指紋，每枚已注冊的用戶指紋按1次，蜂鳴器提示“嘀嘀”兩聲短鳴，表示該指紋刪除成功。可以連續刪除用戶指紋，20秒無任何操作后退出。

刪除全部用戶及管理者：拆開底蓋，依次輸入  1   0   0   0  ，紅燈不停閃

爍，此時再輸入 1  蜂鳴器提示“嘀嘀”兩聲短鳴，則全部用戶卡和用戶指紋已刪除，同時“Add管理卡”、“Del管理卡”、“A指紋”和“D指紋”也刪除了。

    單獨刪除管理者：拆開底蓋，此時防拆報警啟動，蜂鳴器連續鳴叫，60秒后蜂鳴

器提示“嘀嘀”兩聲短鳴，則管理者“Add管理卡”、“Del管理卡”、“A指紋”和“D

指紋”刪除。

 注：如“A指紋”和“D指紋” 各已注冊2枚，則不能進入編程狀態。

    Wiegand（韋根）信號輸出：讀任意RFID卡后，本控制器都會輸出十位十進制數字的卡號；讀已注冊的用戶指紋后，本控制器會輸出十位十進制數字的代碼。

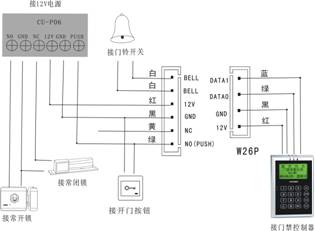

附：安裝接線圖

注：1、在安裝接線時請先關閉電源，切勿帶電操作！！

2、正常情況下電鎖是從電源控制器接出。
