DAAS3L+







音頻測試系統







操



作



手



冊

? Copyright  2003

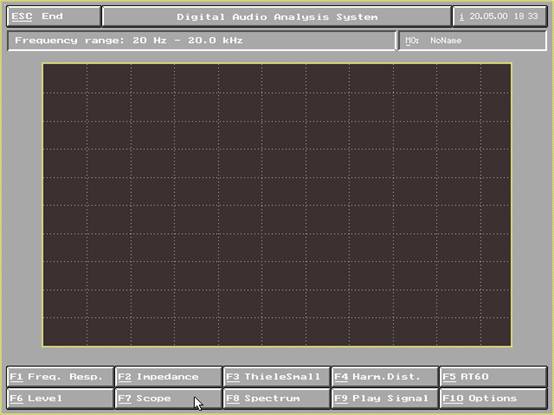

一、主菜單功能：（圖1）

圖1

F1：頻率響應測試

F2：阻抗特性測試

F3：揚聲器低頻參數測試

F4：失真測試

F5：RT60測試

F6：聲壓及電平測試

F7：音頻示波器

F8：掃頻儀

F9：信號發生器

F 10：系統設定

一．頻率響應曲線測試步驟：

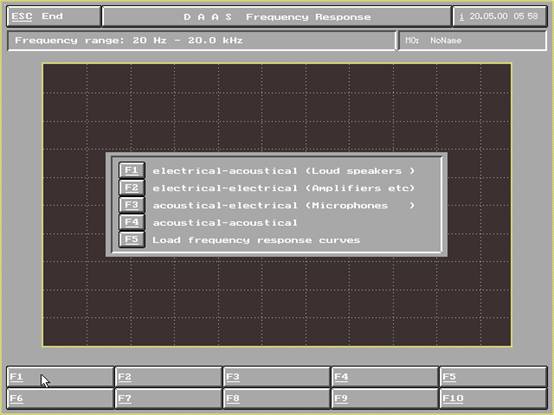

1〉  點擊主菜單中的F1  Freq.Resp出現圖2菜單：〔圖2〕

圖2

F1測試揚聲器頻響曲線

F2測試放大器

F3測試麥克風

F4聲一聲對比

F5調出一條頻響曲線資料

2〉  選擇F1 electrical─acoustical.（loud.speakers）測試揚聲器頻響曲線：

出現圖3界面

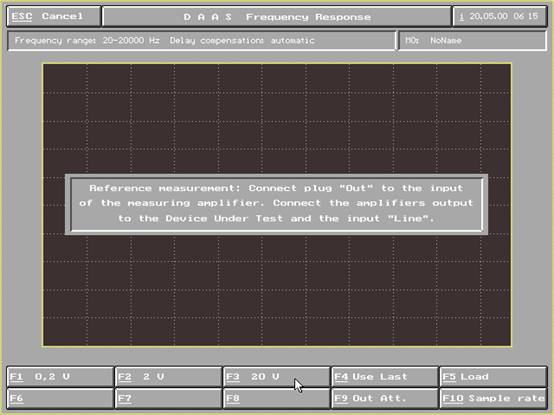

3〉  圖3中：

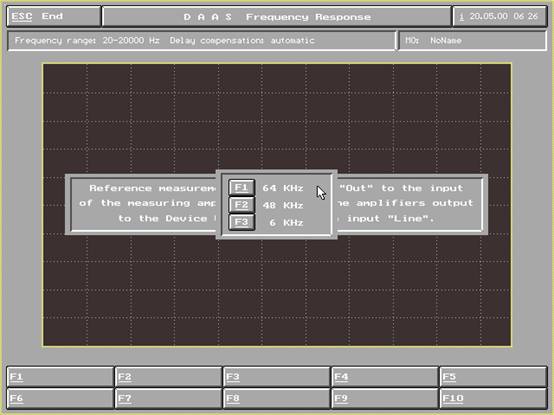

F1  0.2V，F(xiàn)2  2V，F(xiàn)3 20V均為系統測試量程。大信號測試，如測頻響時選擇F3  20V，小信號測試，如測試阻抗時選擇F1 0.2V。F4 Use Last：使用先前的測試結果。如先前做過這一步驟并且現在想跳過這一步，可選擇F4Use last 。F5  Load為調出一個預存的測試數據。F9  Out. Att.為調整信號輸出的大小。F10 Sample.rate. 設定取樣頻率及測量范圍：（見圖4）

F1  64KHZ：測試范圍27HZ—26667HZ

F2  48KHZ：測試范圍20HZ—20000HZ

F3  6KHZ： 測試范圍3HZ—2500HZ

注：在本系統中，相同標示的按鍵有著相同的功能，并不一定要一一講述

圖3

圖4

3>選擇按F3  20V測量放大器輸出電壓,（如圖3）

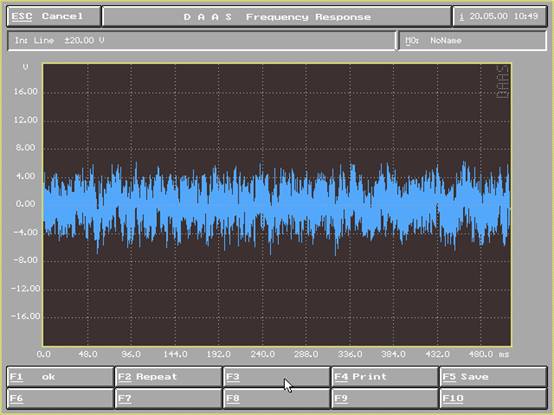

4〉  選按F3  20V后出現圖5界面  ( 圖5 )

圖5

在圖5中:按F1 OK 繼續執行測試

圖6



圖7

圖8

             按F2 Repeat重做該測試步驟

         按F4 Print打印該幅圖形

         按F5 Save存儲圖形

5〉選按F1 OK則繼續下一步測試

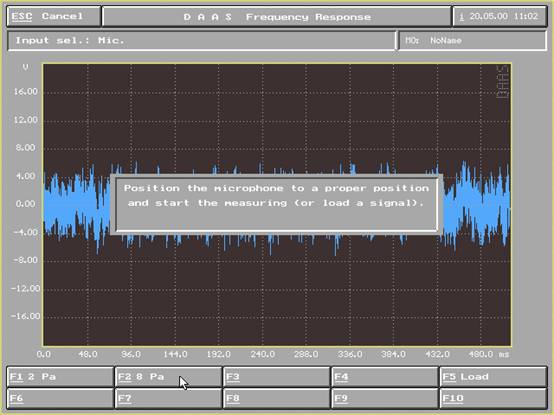

6〉選擇F2 8Pa（圖6）

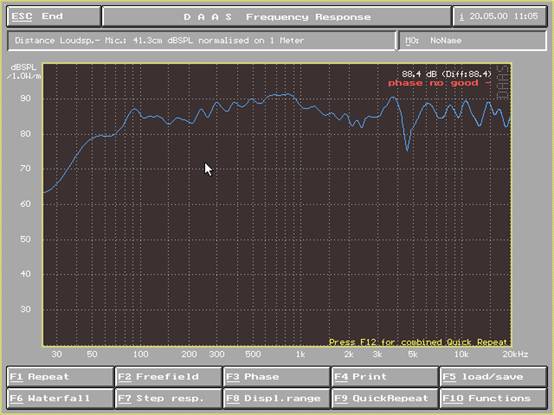

7〉選擇F1 OK（圖7）即可得到揚聲器頻響曲線（圖8）

8〉在顯示頻響曲線界面中（圖8）

   F1  Repeat：重做上一步驟

   F2  Freetield：自由音場校正

   F3  Phase：相位特性

F4  Print： 打印圖形

F5  Load/save：調出存儲的圖形

F6  Waterfall：顯示瀑布圖

F7  Step resp：階梯響應計算

F8  Displ range：調整圖形座標及分辨率

F9  Quick Repeat：快速重測鍵

F1 0  Functions： 其它功能設定

圖9

9〉圖8中其它功能說明

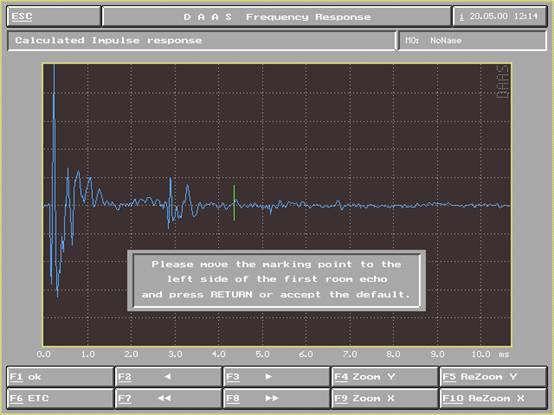

1）  點擊F2 Free field  自由音場校正，得到如圖9界面

F1 OK：返回上一面界面

F2 、F3 、F7 、F8：調整座標

F4 、F5 、F9 、F10：水平垂直方向縮放

F6：顯示ETC結果

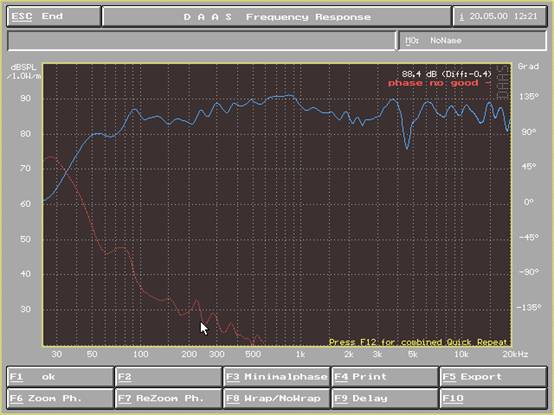

2）  點擊F3 Phase得到紅色相位特性圖（如圖10）在相位菜單內：

圖10

圖11

F1  OK：回到上一界面

F3  minimal phase：最小相位換算

F4  Print：圖形打印

F5  Export：輸出CAD數據

F6  F7：縮放座標

F9：Delay：延遲特性

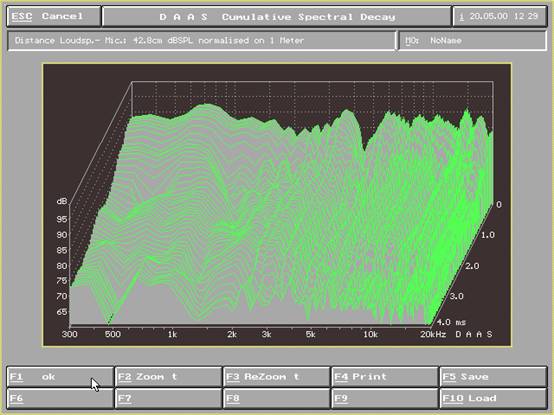

3）  點擊F6 waterfall得到瀑布圖（圖11）F1 OK返回上一界面

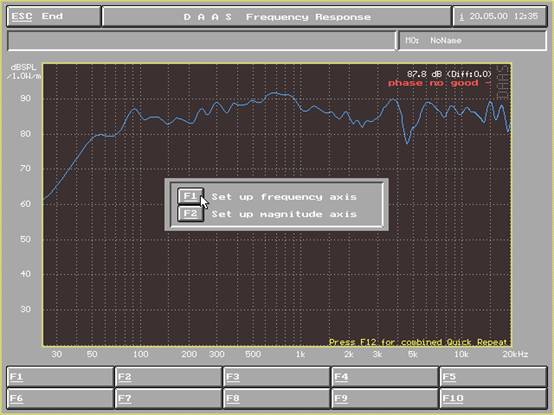

4）  點擊F8 DispL  range調整縱橫向座標及分辨率（圖12）

圖12

F1 Setup frequeney axis調整水平顯示范圍

F2 Setup magni tude axis調整整縱向分辨率

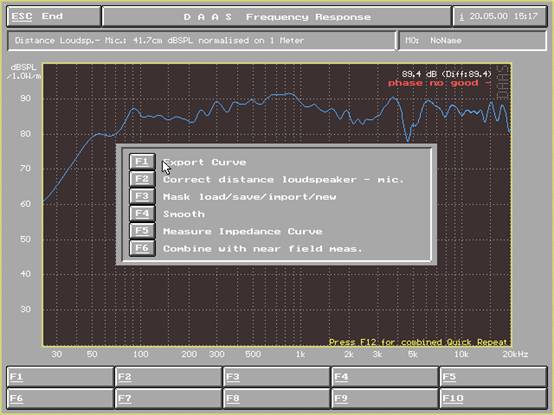

5）  點擊F10 Functions，進入其它功能設定（圖13）

F1 Export curve：儲存當前測試曲線

F2 Correct distance loudspeaker—mic：手動修正揚聲器與麥克風之距離

F3 Mask load/save/import/new：品管功能鍵見操作手冊之品管功能說明

F4 Smoofh：平滑鍵

F5 Measure Impedance curve：在頻響菜單中，測試阻抗曲線

F6 Compine with near field meas ：低頻測試時曲線結合功能

提示：1）在測完頻響曲線后，按住鼠標右鍵并拖動， 可顯示曲線上任何一點的測試值

2）曲線可利用光標鍵上下移動。



圖13

圖14

二．揚聲器阻抗特性的測試方法

1）  在主菜單中選擇F2  Impedance（圖14）

注：   在阻抗測試界面內所有與頻響測試界面中相同的按鍵均具有相同的意義及功能

圖15

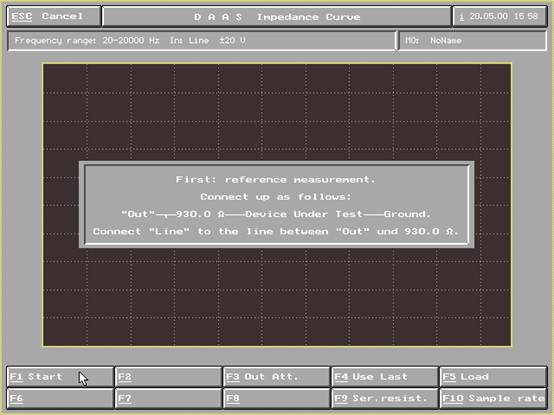

2）  選擇F1 Start 做基準測試（圖15）阻抗線不聯揚聲器 。F9 Ser resist：設定取樣電阻值，校正測試結果。

圖16

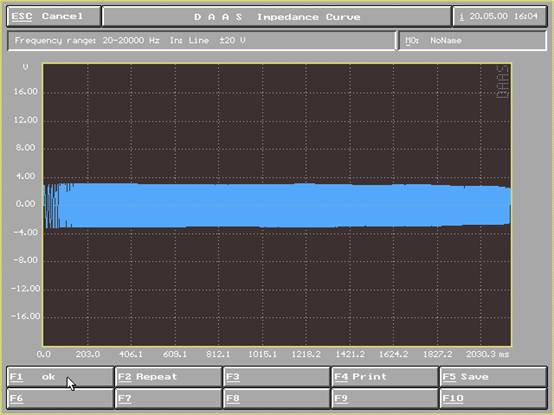

3）  基準測試完畢，選擇F1  OK（圖16）

圖17

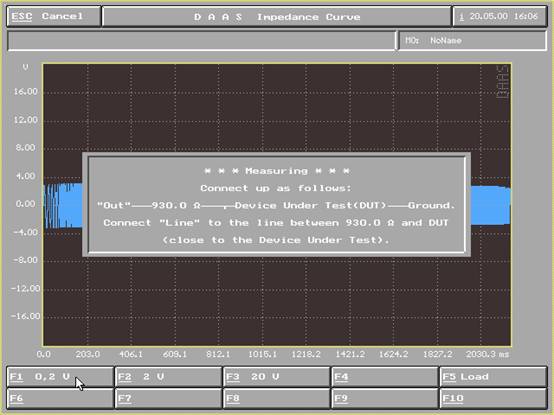

4）  聯接好待測揚聲器，選擇F1 0.2V（圖17）

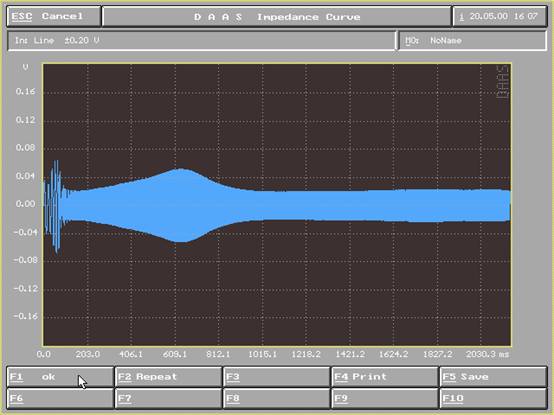

5）  選擇F 1 OK 即可得到阻抗曲線（圖18）

圖18

                                      圖19

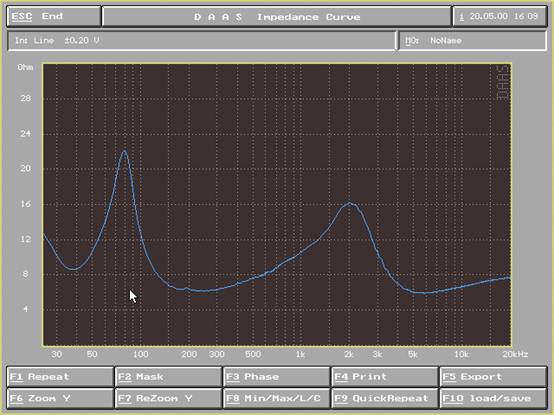

6）  在阻抗曲線界面內（圖19）

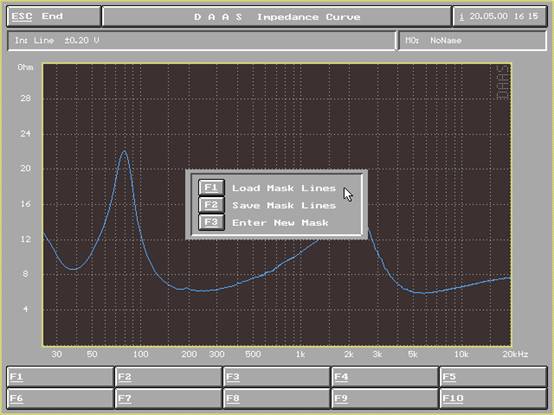

F2  Mask ：繪制阻抗品管曲線功能鍵，點擊F2 Mask，得到圖20界面

圖20

F8  Min/max/L/C：顯示測量曲線上的最大值與最小值，并測量電感及電容值

圖21

F6  F7：放大及縮小顯示分辨率

F1  Load  mask lines：調出一條已繪制的品管線

F2  Save  mask lines：儲存一條品管曲線

F3  Enter  new mask ：繪制一條新的品管曲線

點擊F3  Enter new mask ：出現圖21界面

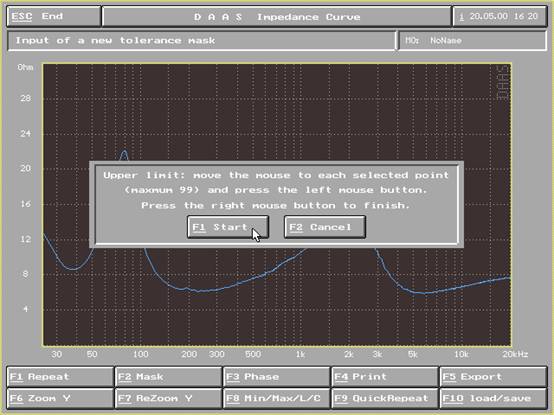

點擊F1  Start 開始徒手繪制一條新的品管曲線，左鍵描點，右鍵結束（圖22）

圖22

圖23

圖24

三．揚聲器低頻參數測試

1）  在主菜單中選擇F3  Thiele small（圖23）

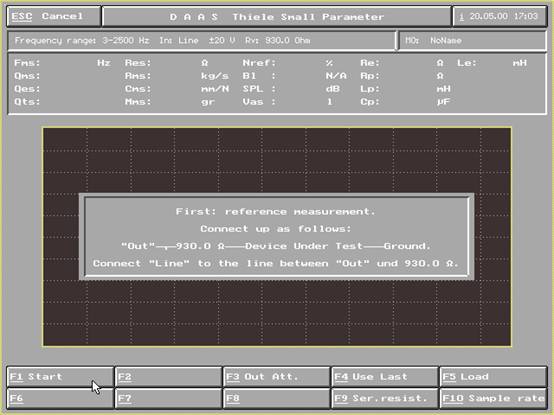

2）  在圖24所示的界面中選擇F1 Start 開始基準測試

3）  在圖25所示的界面中選擇F1 OK，基準測試完畢

圖25

圖26

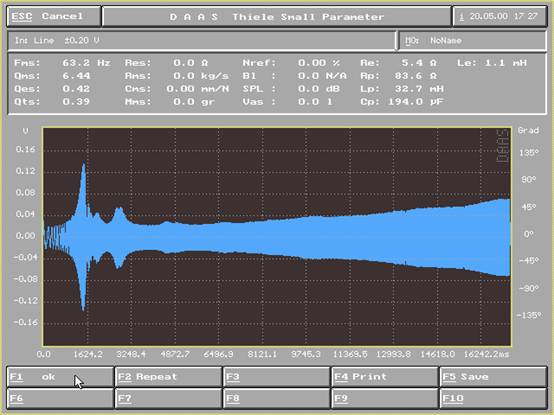

4）  聯好待測揚聲器，選擇F1  0.2開始測試（圖26）

圖27

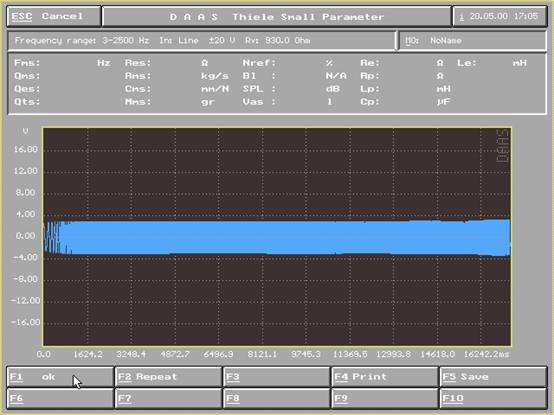

5）  選擇F1 OK（圖27）

圖28

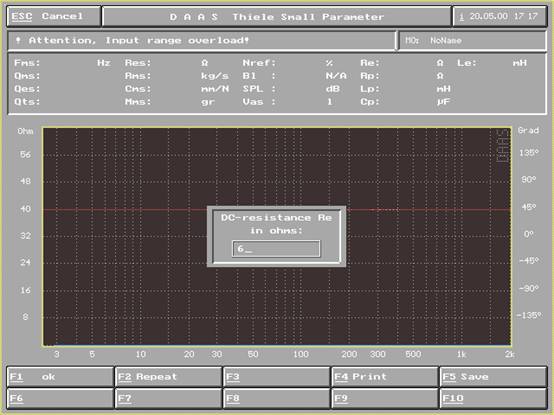

6）  在中央詢問框輸入揚聲器為直流電阻（圖28）后確定即得到揚聲器Fms值及Qts值（圖29）

圖29

圖30

7）  若要繼續測得VAS值，在圖29中點按F2 VAS 鍵

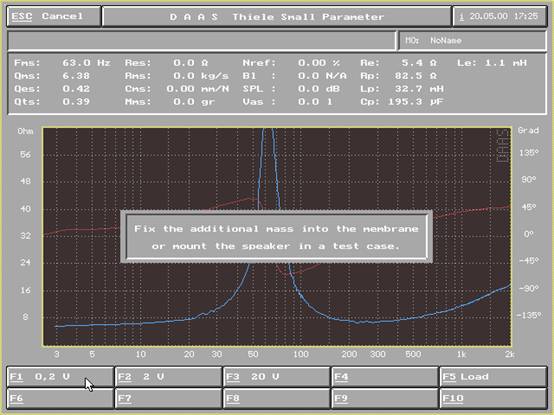

8）  選擇F1 0.2V開始測試VAS值（圖30）

圖31

圖32

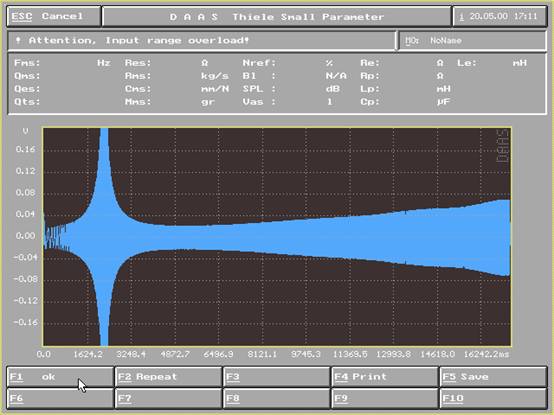

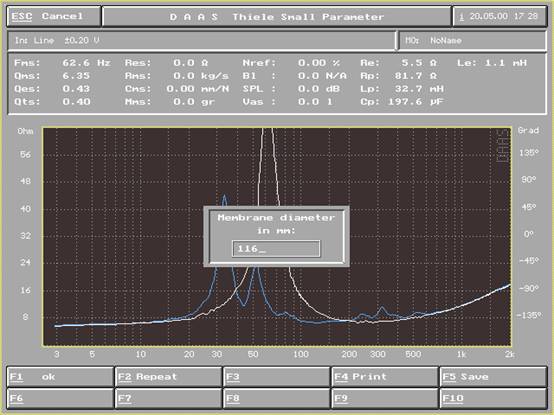

9）  選擇F 1 OK（圖31）后，在中央詢問菜單中依次填入揚聲器有效的振動直徑及附重的重量后按回車鍵確定（圖32）

圖33

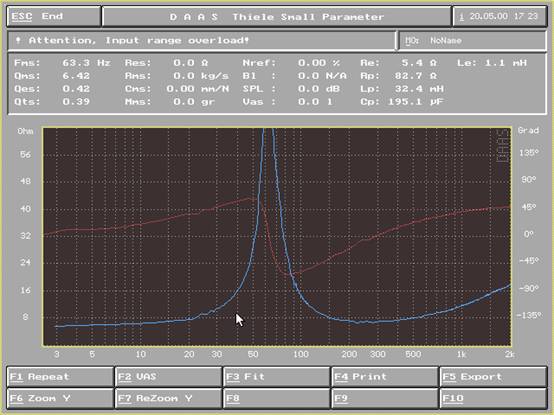

10）              即得到揚聲器ThieleSmall 參數（圖33）

F3 Fit顯示加附重后的諧振峰幅度。

圖34

五．失真測試

1）  進入主菜單選擇F4  Harm dist （圖34）

圖35

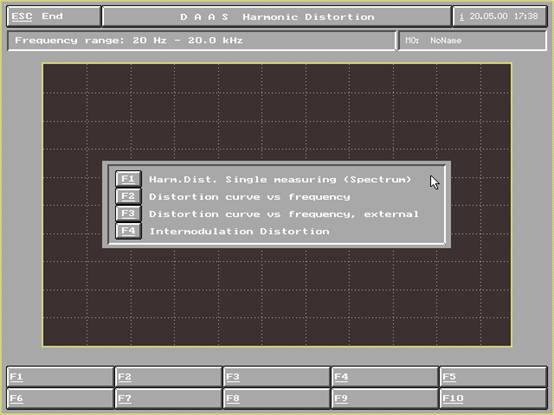

2）  在圖35界面中：

F1 Harm dist single measuring （spel trum）：單點諧波失真測試。

F2 Distortion curve vs frequency：100—8000hz頻率失真測試。

F3 Distortion curve vs frequency，external：20—14000hz  失真測試（3L+版軟件僅支持PⅡ芯片組）

F4 Inter modulation distortion：互調失真測試

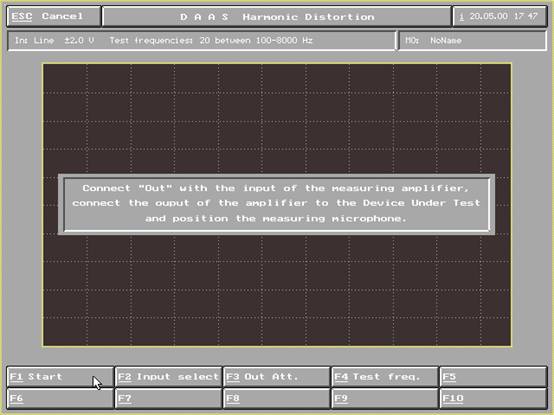

3）  例如測試100HZ—800HZ 失真，選擇F2 進入測試界面（圖36）

圖36

F1 Start：開始執行失真測試

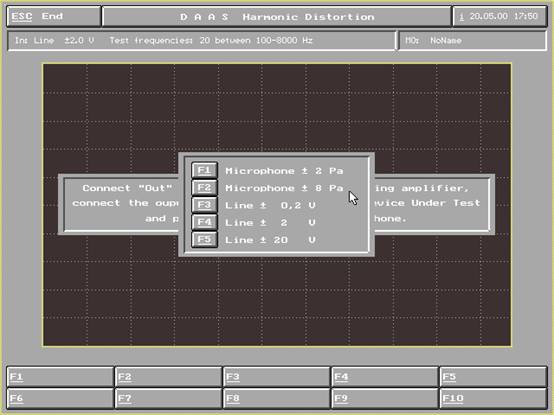

F2 Input selet ：選擇輸入端及量程，測試揚聲器一般選擇F2  8Pa，而測試放大器時一般選擇F5  Line 20V（圖37）

圖37

F4 Test treq：選擇測試頻率范圍

4）  選擇F1 Start 開始失真測試

圖38

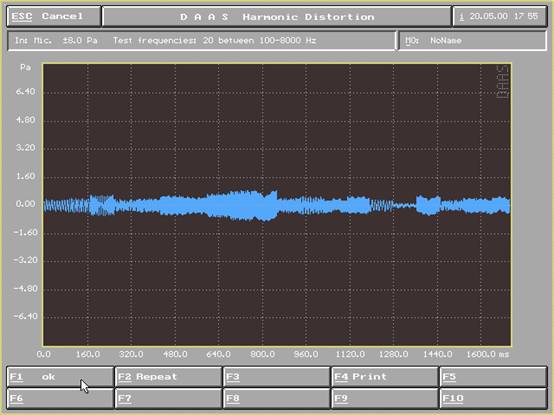

5）  選擇F1 OK （圖38）

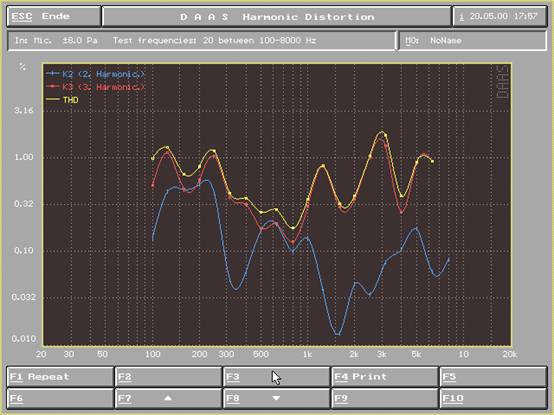

6）  得到圖39所示諧波失真曲線圖  F7  F8：調整曲線在座標中的位置

圖39

圖40

四．RT60延時時間測試

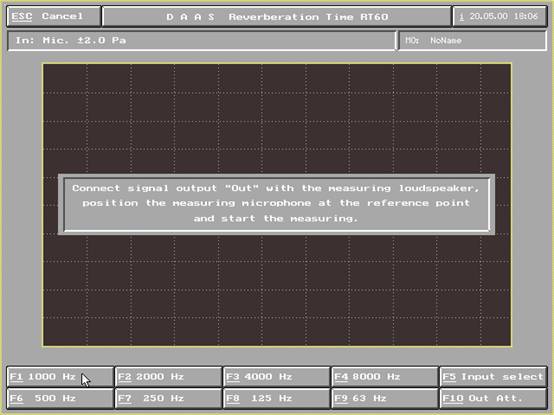

1）  進入主菜單選擇F5 RT60（圖40）

圖41

圖42

F1 F2 F3 F4 F5 F6 F7 F8 F9：各個測試頻率點，以倍頻率分布關系排列

F5：Input select： 麥克風量程選擇，一般選擇8Pa

2）  例如測試1000HZ點混響時間，則先按F1 1000HZ（圖41）

3）  得出圖42所示界面，調整白色比較線與衰減曲線上最陡的一般平行即可得出 頻率延時時間。

F2 F3 F7 F8 F9 F10：調整曲線座標，F(xiàn)5：平滑衰減曲線

五．聲壓與電平測試

1）  進入主菜單選擇F6 Leve（圖43）

圖43

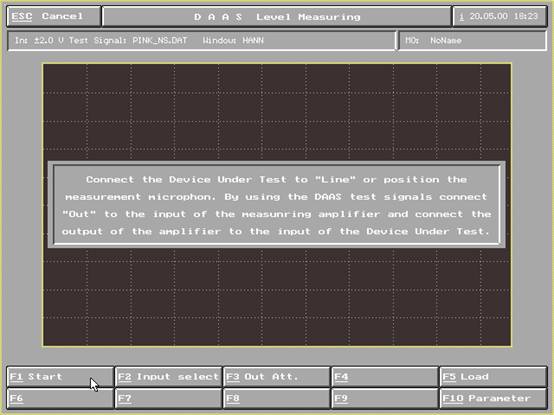

2）  在圖44界面中：

F1 Start ：開始測試

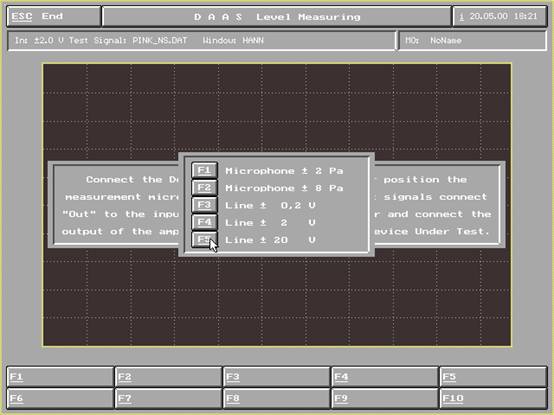

F2 Input  select：選擇輸入通道及量程，若測試放大器，則選擇F5  Line 20v，若測試揚聲器則選擇F2  Microphone  8pa（圖45）

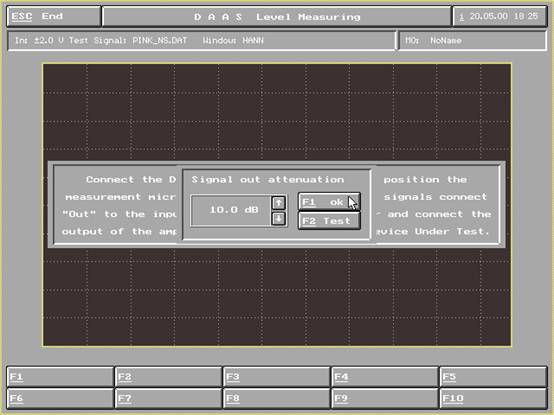

F3  Out  Att，調整系統輸出訊號大小，用光標鍵或鼠標修改（圖46）

F10  Parameter：修改訊號及顯示窗口

3）  按圖44中界面中F1 Start開始測試聲壓

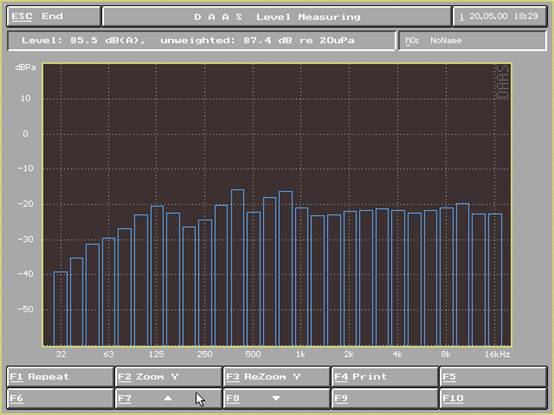

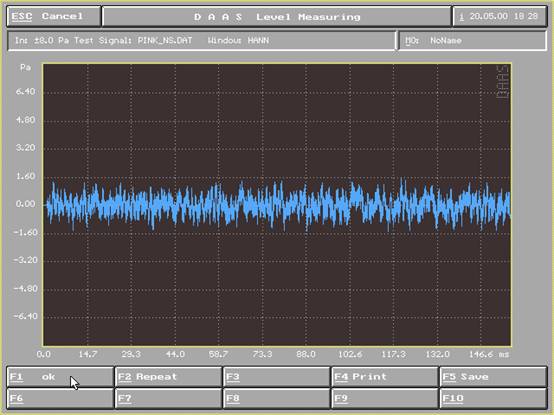

4）  選擇F1  OK（圖47）得到聲壓柱狀圖（圖48）調整座標按F2 、F3 、F7、 F8

圖44

圖45

圖46

圖47

圖48

六．示波器

圖49

1）  進入主菜單選擇F7 Scope （圖49）

2）  在圖50界面中

圖50

F4 Time+， F9 Time-：調整測試時間寬度

F5 Test  signal：選擇測試訊號

F10 Sample rate ：選擇測試頻寬

圖51

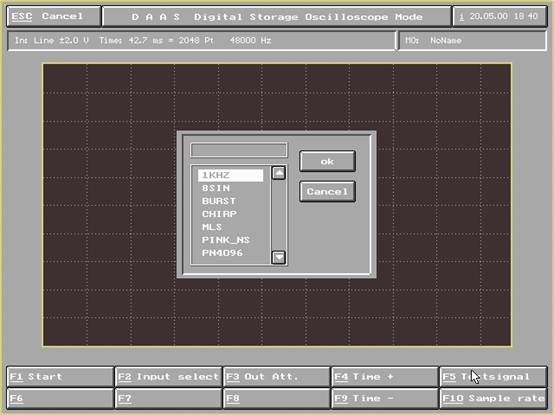

3）  點擊F5  test  signal 選擇1KHZ訊號（圖, 51）

圖52

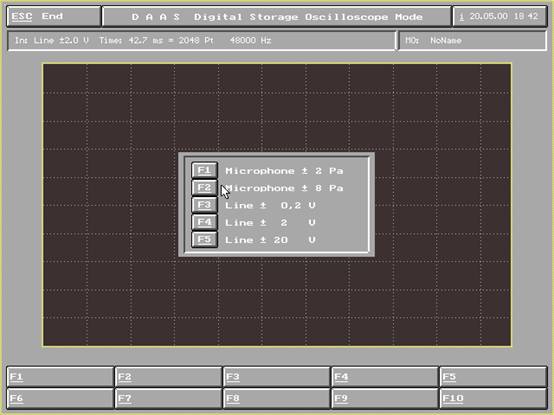

4）  點擊F2 Input select 選擇通道及量程，例如選擇F2  Microphone  8pa， 麥克風輸入。（圖52）

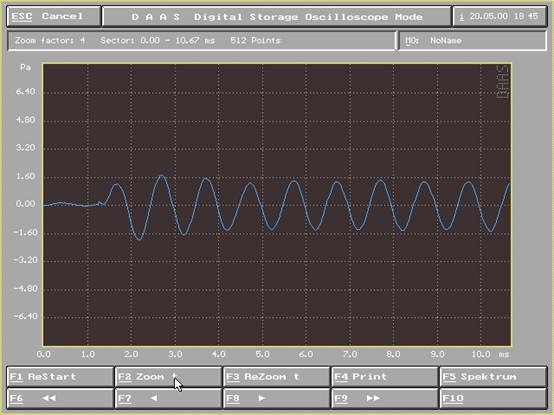

5）  點擊F1 Start開始測試，要終止測試按F2  Pause 暫停，得到圖53波形

圖53

6）  圖53中

F1  Re start ：重新啟動測試

F2  F3  Re Zoom t：放大縮小波形

F6 、F7、 F8 、F9 ：調節器整波形座標

F5 Spek trum：顯示頻譜分布分量

圖54

七．掃頻儀

1）  進入主菜單選擇F8 Spectrum（圖54）

圖55

2）  在圖55界面中：

F4 FFT—Params：選擇FFT點陣數量及窗口形式

F5 Testsignal：選擇測試訊號

F10Sample rate：選擇測試頻段

3）  點擊F2  Input select 選擇通道及量程，并點擊F8 、F9設定顯示座標后點擊Start開始測試

圖56

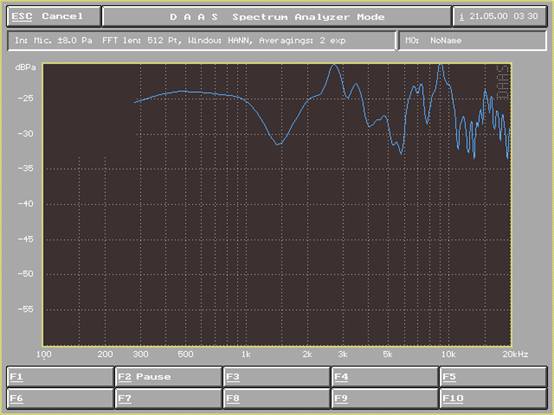

4）  在圖56界面中，按F2 Pause暫停測試，并將實時測到的結果顯示于數據框中。

5）  暫停后通過F2  F3  F7  F8移動十字光標，數據框左上角即顯示曲線上任一點值。

6） 在任何狀態下按ESC Cancel鍵均可退出測試狀態。

圖57

八．信號發生器

1）  進入主菜單選擇F9  Play signal（圖57）

                                     圖58

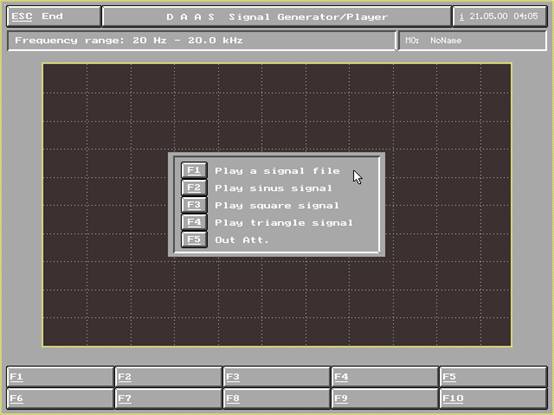

2）  在圖58界面中：

F1 Play a signal file：播放一個系統自帶的信號文件

F2 Play sinus signal：播放一個正弦波信號，鍵入頻率即產生信號

F3 Play square signal：播放一個方波信號，鍵入頻率即產生信號

F4 Play triangle signal：播放一個三角波信號，鍵入頻率即產生信號

3）  點擊F1 Play a signal file，

圖59

可播放系統自帶信號文件（圖59），用光標鍵或鼠標鍵選擇信號文件。

圖60

九．系統設定

1）  點擊F10 Options（圖60）

圖61

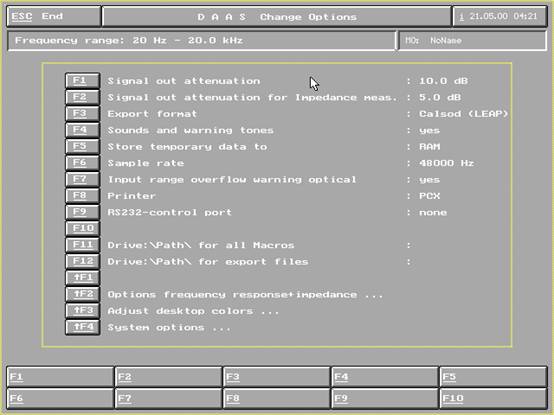

2）  在圖61所示界面中：

F1：電聲特性測試時信號衰減量

F2：阻抗特性測試時信號衰減量

F3：CAD數據輸出格式

F4：啟動/關閉聲音警示

F5：選擇數據儲存盤

F6：設定取樣頻率

F7：輸入過載時啟動/關閉屏閃警示

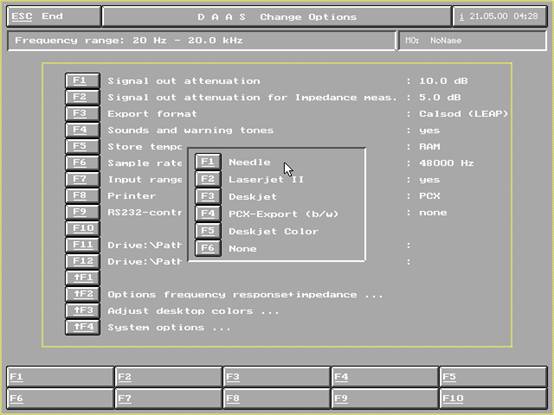

F8：打印機設定（圖62）：

本系統支持全系列HP打印機，對照型號選擇打印機類型，若使用非HP打印機時，則應選擇F4  PCX-Export（b/w）

圖62

F9：選擇外部控制設備

F10：

F11：宏記錄路徑

F12：PCX圖片或CAD數據輸出路徑

↑F1：

↑F2：頻響測試與阻抗測試時的選項……

↑F3：桌面顏色設定……

↑F4：系統設定……

圖63

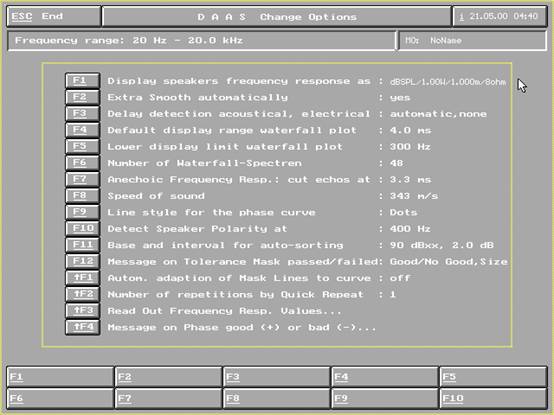

點擊↑F2進入（圖63）頻響與阻抗測試選項：

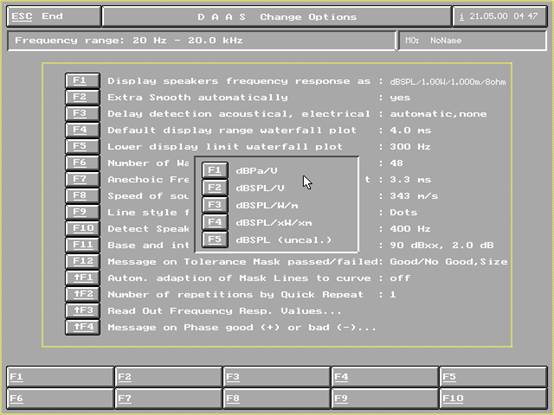

F1：選擇效率單位，5項可選（圖64）必要時輸入揚聲器阻抗值

圖64

F2：啟動平滑功能

F3：選擇自動/手動測試距離輸入

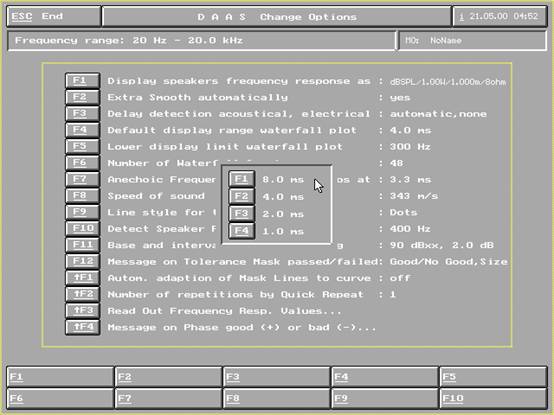

F4：瀑布圖延時座標選擇（圖65）

圖65

F5：瀑布圖起始顯示頻率

F6：瀑布圖顯示線條數量

F7：頻率測試時延時設定

F8：聲速設定

F9：設置相位顯示形式

F10：揚聲器極性判斷頻率設定

F11：設定品管功能的自適應范圍

F12：設定品管功時的提示字符及字符大小

↑F1：設定品管功能曲線捕捉范圍

↑F2：快速重測次數設置

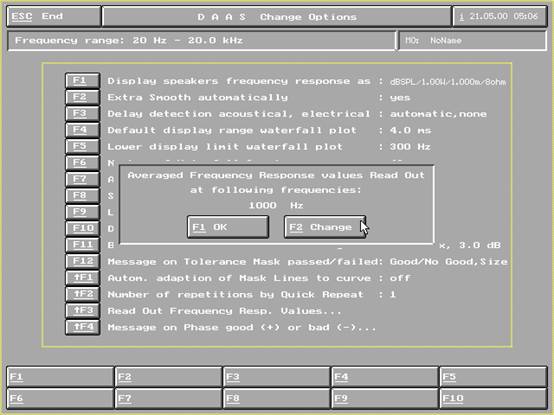

↑F3：靈敏度取樣的選擇（圖66）

圖66

按F2 Change后輸入取樣點頻率，最多可輸入十個取樣點，輸入完畢后按“0”停止輸入。點擊F1  OK完成選擇

↑F4：輸入相位提示符內容

圖67

點擊↑F4 System  options（圖67）進入系統選項：

注：非FFT專業人士不得進入系統選項，不然有可能造成系統死機！

圖68

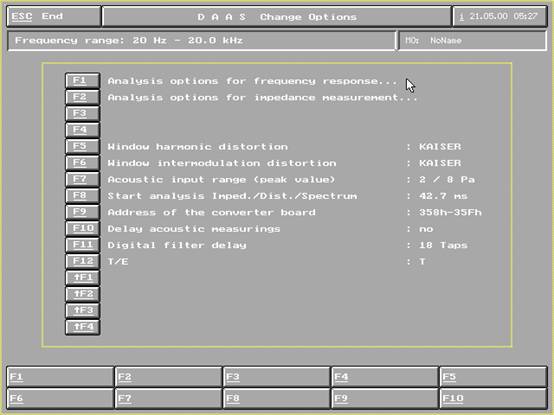

在圖68系統選項界面中

   F1：設置頻響測試時窗口形式及信號類型

   F2：設置阻抗測試時窗口形式及信號類型

   F5：選擇失真評估窗口

   F6：選擇互調失真評估窗口

   F7：聲壓測試量程選擇

   F8：阻抗/失真/掃頻儀分析時間

   F9：地址設定

   F10：聲音延遲設定

   F11：數字延遲濾器設定

   F12：T/E參數選擇
